Что такое чиллер и как он охлаждает воду

Чиллер это простыми словами

Чиллеры для охлаждения это холодильные установки. Они не морозят воздух в комнате, а охлаждают жидкость. Это может быть вода, гликолевый раствор или другой теплоноситель. Чиллер это по сути тот же кондиционер. Только конечная цель другая: не понизить температуру воздуха, а забрать тепло у жидкости и вывести его наружу. Такое оборудование применяют везде, где нужна стабильно низкая температура жидкости.

Принцип работы чиллера: четыре последовательных шага

Принцип работы чиллера строится на четырёх стадиях. Они повторяются по кругу. Сначала компрессор сжимает хладагент. Это повышает его температуру и давление. Затем в конденсаторе хладагент отдаёт тепло наружу и переходит в жидкое состояние. Дальше расширительный клапан резко снижает давление хладагента. Из-за этого падает и его температура. На последнем этапе в испарителе холодный хладагент забирает тепло у воды. Вода охлаждается, а хладагент снова превращается в газ и возвращается к компрессору.

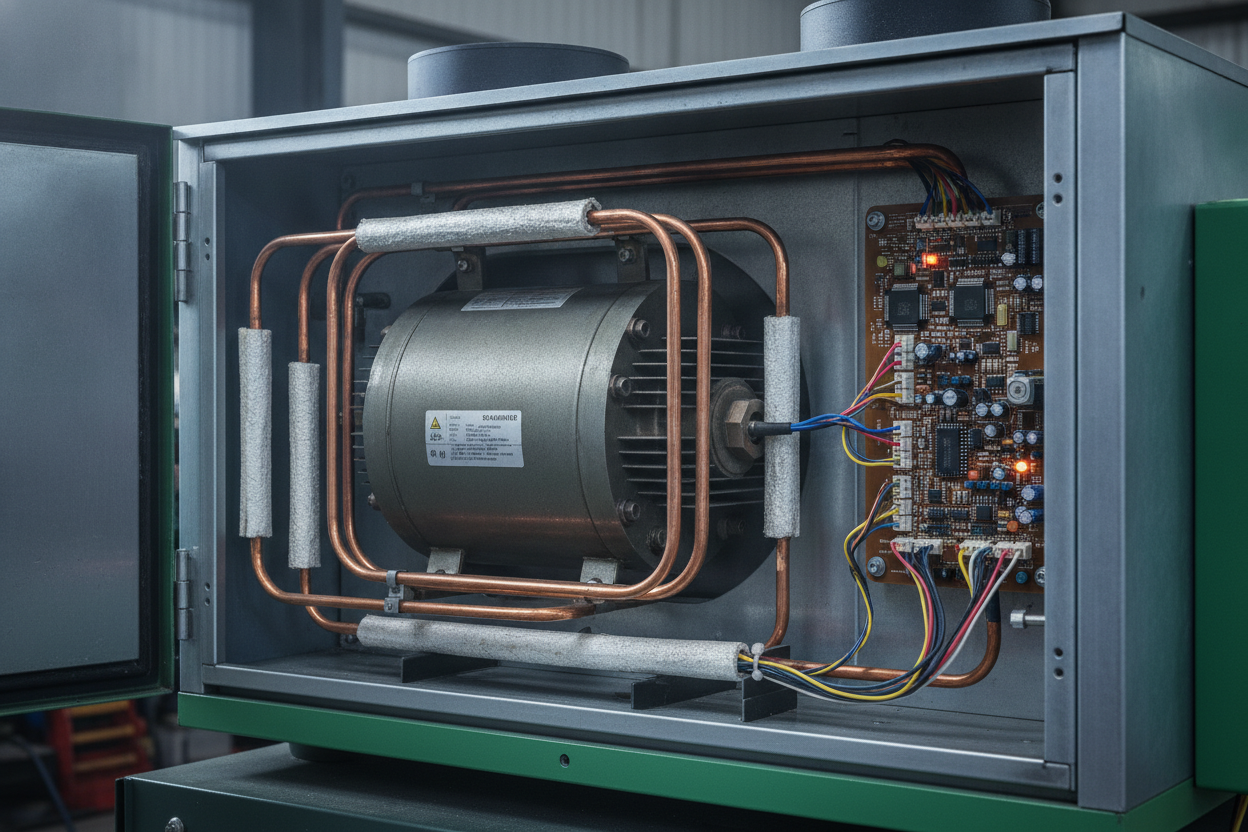

Принцип работы чиллер

Устройство чиллера: из каких узлов он состоит

📖 Возможно, вас заинтересуют другие статьи

Подбор и расчёт чиллера
Подбор чиллера начинается с расчёта холодопроизводительности. Это количество тепла, которо...
👁 4 · ⏱ 3 мин
Чиллер для охлаждения гликоля
Чиллер для охлаждения гликоля, это низкотемпературная холодильная установка. Она используе...
👁 5 · ⏱ 3 мин
Чиллер для экструдера и ТПА
Чиллер для экструдера и ТПА охлаждает пресс-форму и шнек при переработке термопласта. Точн...
👁 5 · ⏱ 3 мин

Устройство чиллера включает четыре ключевых элемента. Это компрессор, конденсатор, расширительное устройство и испаритель. Они формируют замкнутый холодильный контур. Кроме основного контура, устройство чиллера дополняют другие узлы. Насос для циркуляции воды. Бак накопитель для сглаживания пиковых нагрузок. Блок автоматики, который контролирует температуру и защищает систему. Чиллер схема работы этих узлов одинакова независимо от размера установки. Разница только в масштабе и мощности компонентов

Чиллер схема работы: водяной и воздушный тип конденсации

Чиллер схема работы разделяется на два основных типа по способу отвода тепла. Воздушное охлаждение обдувает конденсатор вентилятором прямо на улице. Водяное использует дополнительный контур с градирней для более эффективного охлаждения. Воздушный чиллер проще в монтаже и не требует подвода дополнительной воды. Водяной стабильнее работает при высоких температурах окружающей среды, но сложнее в обслуживании.

Чиллер схема работы

Чиллер, это холодильная машина. Она охлаждает воду или другой теплоноситель за счёт циркуляции хладагента. В контуре работают компрессор, конденсатор, расширительный клапан и испаритель.
